HD-0001-008-VP608588-Rampe-multiprises-dos-à-dos-VP-électronique

Bandeau de protection CP/AU 19″ x 1U

VP608588

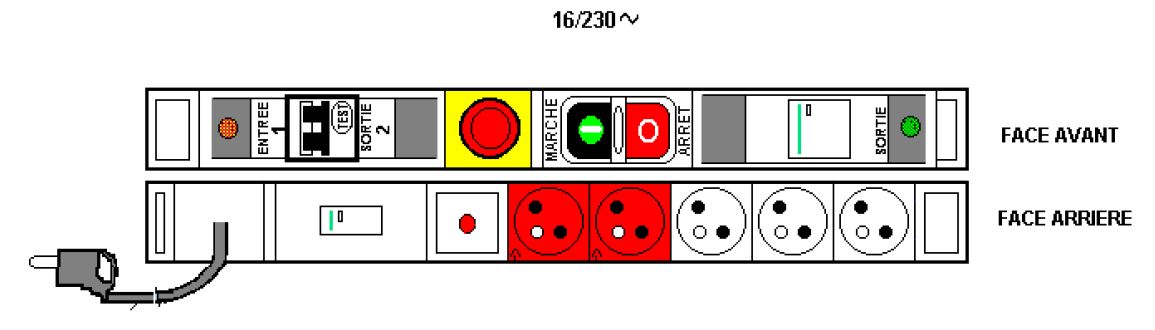

Face avant :
1 Voyant orange Ø9mm présence du secteur.
1 Disjoncteur différentiel bipolaire 16A-30mA + Capot de protection
1 CP/AU (Coup de poing d’arrêt d’urgence) [a]
1 Bouton Marche/Arrêt (vert/rouge), non lumineux (commande des 3 PC grises) [b]
1 Contacteur SCH25A 4NO [c]
1 Voyant vert Ø9mm présence de tension.



Face arrière :
1 Cordon type HO5 3G 2,5 mm², longueur 5m, gris, équipé d’une fiche droite mâle UTE [d]
1 Contacteur SCH25A 2NO
1 Reprise de masse filetée M5.
5 Socles 2 Pôles + Terre 10/16A 230V à obturateurs d’alvéole, (dont 2 socles rouges permanents).
1 Jeu de pattes de fixation en extrémité pour montage en cloison ou en baie.



Informations générales
ETIM               EC000125
EAN                3661704166422
Longueur       440mm
Poids              2.91Kg
Courant         2PT, 16A/230V, 3680W max.



Spécifications techniques :
[a] Bouton CP d’arrêt d’urgence SA 10A/230V Ø40mm, température de fonctionnement -40°C +70°C, standard EN-IEC60204-1 et IEC60364-5-53
[b] Bouton poussoir Marche/Arrêt 1,2A – 230V ; Rouge = Arrêt / Vert = Marche, IEC60529 – IEC50102, température d’utilisation -40°C + 70°C, Classe 1, IP67/K06, standard EN-IEC60947-5
[c] Contacteur SCHNEIDER référence A9C24834 4P, 4NO, 25A/230-240VAC 50Hz, IP20, Température de fonctionnement -5°C +60°C, degré de pollution 2
[d] Cordon gris HO5VVF 3G2.5 EUROCLASS Eca, NFC32-201 (HD21-CEI227), NFC32-070 Catégorie C2, Classe 5, Tension de services 300/500V, Température ambiante -5°C +60°C





Produit conçu en conformité aux exigences du marquage CE pour la distribution d’énergie électrique (16A/230Vac), directive basse tension 2014/35/UE dans les installations tertiaires.
