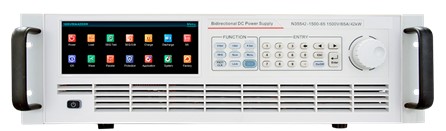

Alimentations DC programmables bidirectionnelles à haute performance
Cette gamme d’alimentations DC programmables bidirectionnelles – haute performance et forte puissance – intègre à la fois des fonctions d’alimentation et de charge régénérative.
Elle se distingue par sa densité de puissance élevée (jusqu’à 42 kW dans un châssis 3U) et sa large plage de tension (jusqu’à 2250 V), ce qui en fait une solution polyvalente pour une variété d’applications de test.
Caractéristiques clés
💡Fonctionnement bidirectionnel :
* passage fluide entre alimentation et absorption d’énergie

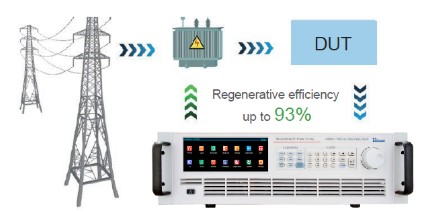

* Efficacité régénérative allant jusqu’à 93 %.
💡Haute densité de puissance :
* jusqu’à 42 kW dans un format compact
💡Excellente précision et réponse rapide :
* Temps de montée/descente ≤ 5 ms.
* Précision en tension : ±0,02 % + 0,02 % F.S.
* Précision en courant : ±0,1 % + 0,1 % F.S.
💡Modes de fonctionnement variés :
* CC, CV, CP, CR
* priorisation configurable de la boucle de tension ou de courant.

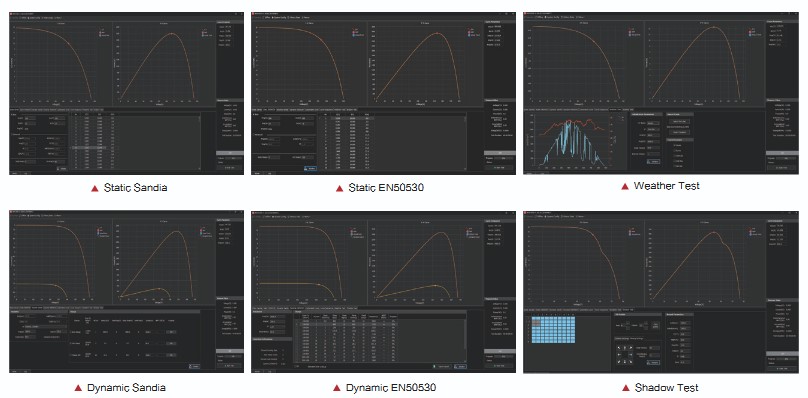

✨ Simulation de cellules photovoltaïques (en option)
Grâce à ses caractéristiques de mesure précise, sa grande stabilité et sa vitesse de réponse rapide, l’alimentation DC de la série VP35500 (associé au logiciel de simulation de matrice photovoltaïque NS91000) permet d’émuler avec précision le comportement d’un panneau solaire en générant des courbes caractéristiques I-V (courant-tension) et P-V (puissance-tension) en fonction de différents paramètres comme l’ensoleillement, la température, le point de puissance maximale.
Après avoir défini les paramètres tels que Vmp, Pmp, etc., elle peut générer des rapports conformes aux réglementations, utilisés pour tester l’efficacité de suivi du point de puissance maximale (MPPT), aussi bien en conditions statiques que dynamiques, des onduleurs photovoltaïques.
Elle peut également être utilisée pour la simulation de systèmes et pour le test des équipements clés de micro-réseaux, de systèmes photovoltaïques distribués et d’autres systèmes d’alimentation électrique.

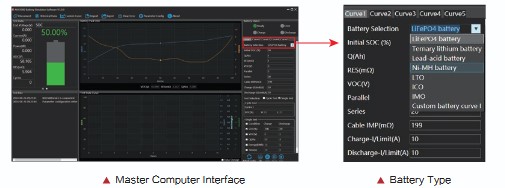

✨ Simulation de batterie intelligente
Grâce à la série VP35500 et au logiciel NS81000, simulez facilement tous types de batteries pour optimiser vos tests.
Choisissez parmi 7 modèles de batteries prédéfinis, entrez quelques paramètres de base (capacité, sécurité), et le logiciel génère automatiquement la courbe de comportement de la batterie. Vous avez une batterie spécifique ? Importez vos propres données de mesure pour une simulation sur mesure.
💡 Gagnez en précision et en efficacité dans vos essais de systèmes alimentés par batterie.
✨ Fonction de priorité CC/CV
La série VP35500 dispose d’une fonction de priorité de boucle de contrôle en tension ou en courant.
Elle peut adopter le mode de fonctionnement optimal en fonction des caractéristiques de l’équipement testé (DUT), afin d’assurer une protection maximale de ce dernier pendant les essais.

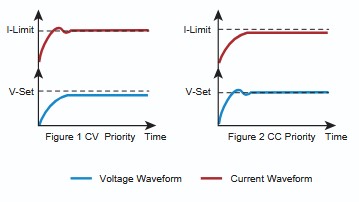

Comme illustré sur la Figure 1, lorsqu’il est nécessaire de réduire les surtensions pendant les tests — par exemple lors de l’alimentation d’un module DC-DC — il est recommandé d’utiliser le mode priorité à la tension, afin d’obtenir une montée en tension rapide et progressive.
Comme illustré sur la Figure 2, lorsqu’il est nécessaire de réduire les pics de courant pendant les tests — ou si le composant testé présente une faible impédance, comme dans le cas de la charge de batterie — il convient d’utiliser le mode priorité au courant, pour garantir une montée en courant rapide et progressive.

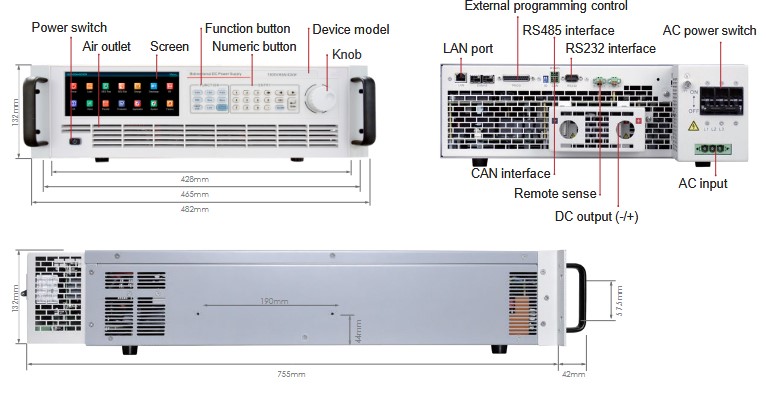

Dimensions
(documentations à télécharger)
